直管段的主要作用是确保流体在进入流量计前形成稳定、均匀的流场，减少因流场不稳定导致的测量误差，消除流体流动中的涡流、湍流和其他非均匀性，确保流量计能够准确测量流体流量。流量计的直管段要求因流量计类型和应用场景的不同而有所差异。以下是一些常见的流量计及其对应的直管段要求：

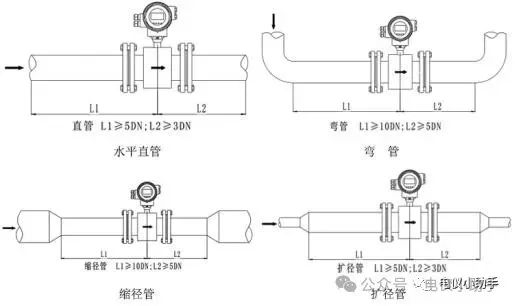

1️⃣电磁流量计：

‌上游直管段长度通常需要10倍管径，下游直管段长度一般不小于3倍到5倍管径。对于一些特殊工况，如存在弯头、阀门等扰动源时，可能需要更长的直管段来确保流体流动状态的稳定。

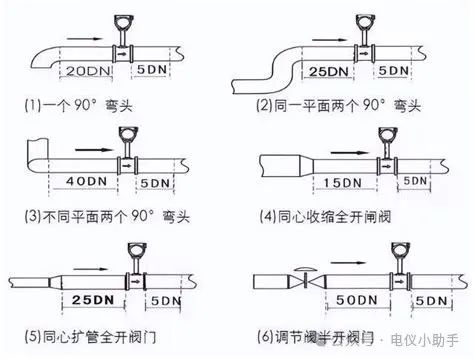

2️⃣涡街流量计‌：

《自动化仪表选型设计规范》 HG / T 20507-2014第6.4.3条﹣涡街流量计的直管段长度上游宜为15D~50D（视配管情况而定）；当上游加整流器时，直管段长度不应小于10D；下游不应小于5D。

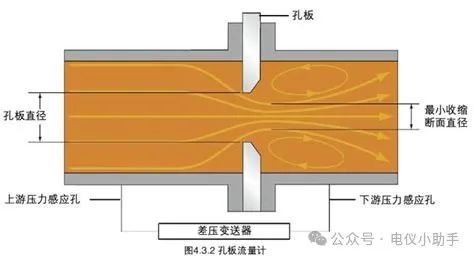

‌3️⃣孔板流量计‌：

上游直管段长度通常要求为管道直径的10倍以上，下游直管段长度通常要求为管道直径的5倍以上。

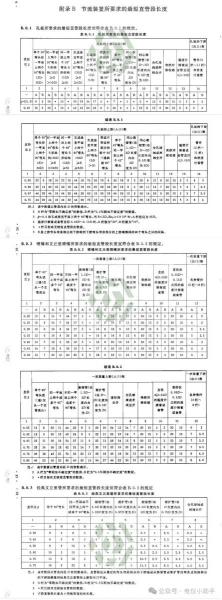

(GB 50093-2013 自动化仪表工程施工及质量验收规范附录B)

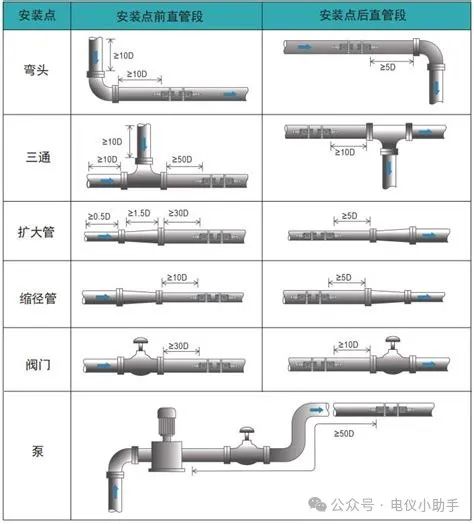

4️⃣超声波流量计‌：

上游直管段长度通常要求为管道直径的10倍至50倍，下游直管段长度通常要求为管道直径的5倍。

5️⃣质量流量计‌：

《石油化工仪表安装设计规范》 SH / T 3104-2013第7.9.5条﹣科氏力质量流量计宜安装在水平管道上，当在垂直管道上安装，流体宜自下而上流动，且出口侧有2D以上的直管段。

6️⃣旋进旋涡流量计‌：

上游直管段长度通常要求为管道直径的3倍至5倍，下游直管段长度通常要求为管道直径的1倍至2倍。

7️⃣转子流量计：

上游不小于0～5倍管径，下游无要求。

8️⃣靶式流量计：

上游不小于5倍管径，下游不小于3倍管径。

9️⃣涡轮流量计：

上游不小于5～20倍管径，下游不小于3～10倍管径。

在安装流量计时，必须根据具体流量计类型和使用条件来确定合适的直管段长度，并确保满足这些要求以保证测量的准确性。不同类型流量计对直管段长度的要求差异较大，因此在实际安装时应严格遵循制造商的建议和相关规范。
